详细说明

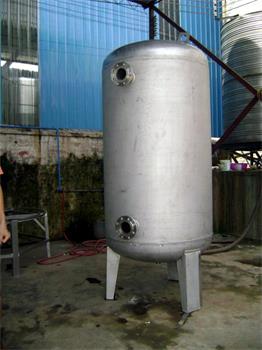

隔膜式气压罐

给排水设备中的给水设备的工作原理当自来水管网压力能够满足用水要求时,系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水要求时,系统压力信号由远传压力表反馈给变频控制器,水泵运行,并根据用水量的大小自动调节转速恒压供水,若运转水泵达到工频转速时,则启动另一台水泵变频运转。

不锈钢贮罐可分为立式不锈钢罐,卧式不锈钢罐.是以不锈钢为原料制成的储罐。和普通的滚塑储罐相比,不锈钢储罐可以耐受更高的压力,在很多高压场合广泛使用


隔膜式气压罐的工作原理

隔膜式气压罐是由钢质外壳,橡胶隔膜内胆构成的储能器件,橡胶隔膜把水室和气室完全隔开,当外界有压力的水充入隔膜式气压水罐的内胆时,密封在罐内的空气被压缩,根据波义耳气体定律,气体受到压缩后体积变小,压力升高储存能量,压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

稳压罐的工作原理

稳压罐是水泵可以进入睡眠的前提条件,利用水的压缩性极小的性质,用外力将水储存在罐内,气体受到压缩压力升高,当外力消失压缩气体膨胀可将水排除。压力罐主要由气门盖、充气口、气囊、碳钢罐体、法兰盘组成,当其连接到水系统上时,主要起一个蓄能器的作用,当系统水压力大于膨胀罐碳钢罐体于气囊之间的氮气压力时,系统水会在系统压力的作用下挤入膨胀罐气囊内,这样一是会压缩罐体于气囊之间的氮气,使其体积减小,压力增大;罐体于气囊之间是出厂时预充的氮气,罐体外面为烤漆层,进出水口直接用三通或金属软管连接到系统,排气阀接口可及时排出系统和气囊内的水溢出的空气,也可用闸阀直接关死,以免水从顶部溢出,防尘帽下面是充/放气口,可补充氮气或放掉一部分气体。二是会增加系统整个水的容纳空间,使系统压力减小,直到系统水的压力和罐体于气囊之间的氮气压力达到新的平衡才停止进水。当系统水压力小于膨胀罐内气体压力时,气囊内的水会在罐体于气囊之间的氮气的压力作用下挤出,补回到系统,系统水容积减小压力上升,罐体于气囊之间的氮气体积增大压力下降,直到两者达到新的平衡,水停止从气囊挤压回系统,压力罐起到调节系统压力波动的作用。

隔膜式气压罐的适用范围

隔膜式气压罐广泛应用于中央空调循环水稳压,蒸水供应膨胀系统,采暖系统循环水补水稳压,消防给水系统补水稳压,变频给水稳压,锅炉补水,气压式给水等场合。

隔膜式气压罐的特点

1、安全元素:隔膜为食品级天然橡胶卫隔膜,可以应用在饮水系统中;

2、消除噪音:隔膜式气压罐可以有效的平缓水系统中的压力波动,自动消除管网;

3、使用时间长:橡胶可舒张20万次以上,一次冲气可以保持长久使用;

4、密闭性能好:罐体为密闭装置,不接触,保证水质不受外界污染。

隔膜式气压罐选型计算

不管是压差式还是变频式的供水机组,都必须选择隔膜式气压罐以解决水泵频繁重启的现象。如何选择压力罐的容积及压力罐的压力等级呢?压力罐的容量选择必须有依据,否则依然无法解决水泵频繁重启的问题。压力罐的容量必须根据水泵流量、扬程及启动频率来选型压力罐的压力等级。

一、容积计算

一般地,水泵每小时启动次数和功率的关系表如下:

电机功率(Kw)5.5Kw以下5.5-7.5Kw7.5-22Kw22-55Kw

启动次数(次/小时)3020128

1、有效容积Vesp计算公式如下:

Vesp=16.5×Q/n,其中,Q为水泵流量,n为每小时启动次数

2、根据水泵启停特性计算出有效容量系数

Z=(Pi+1.033)/(Pf+1.033)

其中,Z为有效流量系数,即已知水泵启停压力条件下,压力罐有效容量使用率比值。

Pi为水泵启动压力=实际扬程+管路损失+系统所需压力

Pf为水泵停止压力=一般为Pi+(1-2)kg/cm2

3、根据Vesp和Z计算出压力罐实际容量

Vt=Vesp/Z

二、隔膜式气压罐压力等级选择

一般生活供水所用压力罐压力等级分为1.0Mpa,1.6Mpa和2.5Mpa

根据实际所选水泵的压力范围值正确匹配压力罐,压力罐压力等级必须大于水泵压力值。

隔膜式气压罐选型参数

气压罐调节水量不是气压罐的容积,而是气压罐在此压力范围内的调节容积,在变频系统上,为最大限度的利用气压罐的体积,可把气压罐预充气体的压力和水泵的启动压力下限设为一致,这样当气压罐内的水全部补充到系统后水泵恰好启动。

如:生活管网变频供水恒压值为P1=0.5MPa,压力下限(水泵再启动压力)P2=0.15MPa,在正常情况下,假设管网夜间用水量为15L/h,在夜间水泵停止工作按7h(22:00-5:00)计算,用水量为105L,那么,如果气压罐在P1与P2压力范围内的调节水量大于105L,即可保证水泵睡眠7小时,因此,选用调节水量在略大于105L的气压罐是比较合适的,如选用调节水量大大超出105L(上述压力范围内)的气压罐,虽然水泵的间歇时间更长,但超过7小时已经开始进入用水阶段,延长睡眠时间已无意义,因此,不是气压罐体积越大效果越好。
